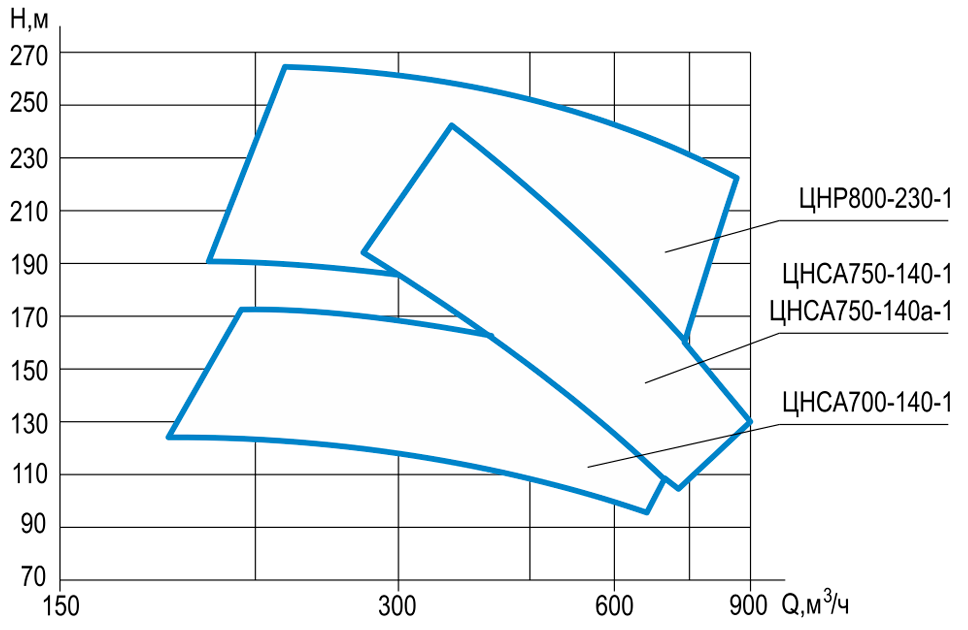

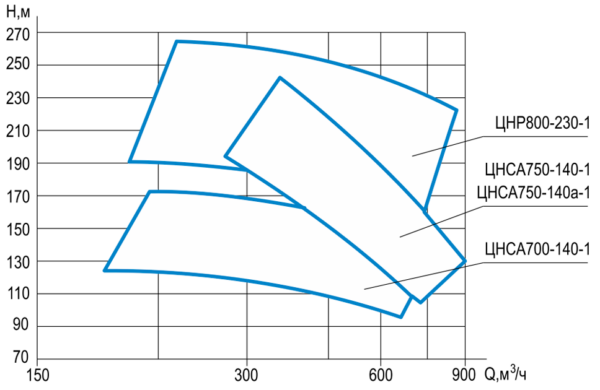

ЦНСА, ЦНР, ЦНА
Насосы аварийного расхолаживания при аварийных ситуациях на атомных станциях.
Насосы центробежные горизонтальные, одноступенчатые с рабочим колесом двустороннего входа, с подшипниками скольжения, с концевыми уплотнениями торцового типа.
Насосы унифицированы между собой и отличаются только диаметром рабочего колеса.
Справочная и техническая информация.
| Обозначение | Назначение оборудования | Технические характеристики | Класс безопасности/ Категория сейсмостойкости /Климатическое исполнение | ||
| Подача, м3/ч | Напор, м | Вид и параметры привода | |||
| ЦНР 800-230-1 | Для подачи раствора борной кислоты в первый контур с целью отвода тепла от активной зоны в аварийных режимах и в режимах планового расхолаживания | 800 | 230 | Электродвигатель n = 3000 об/мин
N дв. = 800кВт U = 6000 В |
2 / УХЛ4 |
| ЦНСА 700-140-1 | Для обеспечения впрыска в воздушное пространство защитной оболочки борного раствора из бака аварийного запаса раствора бора | 700 | 140 | Электродвигатель n = 3000 об/мин
N дв. = 500кВт U = 6000 В |
2 / УХЛ4 |
ЦНСА
Насосы аварийного расхолаживания при аварийных ситуациях на атомных станциях.
Насосы горизонтальные, двухкорпусные, секционные, с внутренним корпусом, с подшипниками скольжения, с концевыми уплотнениями торцового типа.
Справочная и техническая информация.
| Обозначение | Назначение оборудования | Технические характеристики | Класс безопасности / Категория сейсмостойкости / Климатическое исполнение | ||
| Подача м3/ч | Напор, м | Вид и параметры привода | |||
| ЦНСА 750-140 | Для подачи раствора борной кислоты в первый контур в режимах проектных аварий и для охлаждения активной зоны реактора в режиме расхолаживания реакторной установки | 750 | 140 | Электродвигатель n = 1500 об/мин
N дв. = 500 кВт U = 6000 В |
2/I/М4 |
| ЦНСА 750-140-1 | 2/I/ТВ4 | ||||
| ЦНСА 750-140-2 | 2/I/М4 | ||||
| ЦНСА 750-140а | Для подачи раствора борной кислоты в первый контур в режимах проектных аварий и для охлаждения активной зоны реактора в режиме расхолаживания реакторной установки | 800 | 150 | Электродвигатель n = 1500 об/мин
N дв. = 630 кВт U = 6000 В |
2/I/М4 |
| ЦНСА 750-140а-1 | 2/I/М4 | ||||
| ЦНСА 750-140а-2 | Электродвигатель n = 1500 об/мин
N дв. = 630 кВт U = 10000 В |
2/I/ТВ4 | |||
| ЦНСА 750-140а-3 | 2/I/УХЛ4 | ||||
| ЦНСА 750-140а-4 | Электродвигатель n = 1500 об/мин
N дв. = 630 кВт U = 6000 В |
2/I/М4 | |||

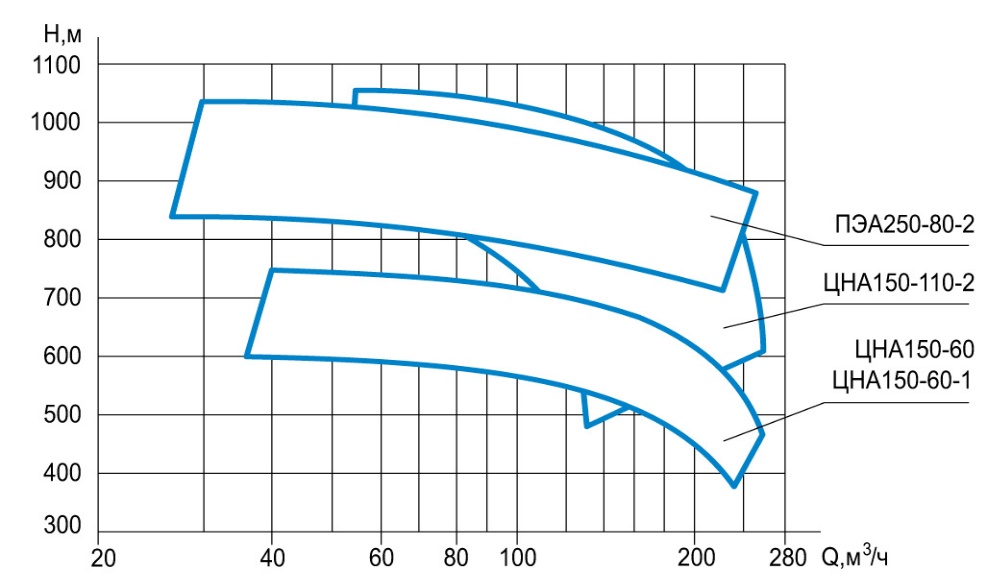

ЦНА
Насосы аварийного расхолаживания при аварийных ситуациях на атомных станциях
Насосы горизонтальные, двухкорпусные, секционные, с внутренним корпусом, с подшипниками скольжения, с концевыми уплотнениями торцового типа.
Справочная и техническая информация.
| Обозначение | Назначение оборудования | Технические характеристики | Класс безопасности / Категория сейсмостойкости / Климатическое исполнение | ||
| Подача, м3/ч | Напор, м | Вид и параметры привода | |||
| ЦНА 150-60 | Для подачи раствора борной кислоты в реактор АЭС в аварийных ситуациях блока АЭС с реактором ВВЭР-91 | 150 | 650 | Электродвигатель n = 2973 об/мин
N дв. = 630 кВт U = 6000 В |
2З / I / М4 |
| ЦН 150-60-1 | Для подачи раствора борной кислоты Н3ВО3 в реактор в аварийных ситуациях с целью:
— восполнения потери теплоносителя первого контура и отвода тепла от активной зоны при малых течах трубопроводов первого контура (разрыв труб диаметром до 100 мм включительно); — подпитки первого контура при авариях с течью теплоносителя при разрывах труб диаметром более 100 мм; — поддержание активной зоны реактора в подкритичном состоянии |
153 | 708 | Электродвигатель n = 2973 об/мин
N дв. = 630 кВт U = 6000 В |
2 / I / ТВ4 |
| ЦНА 150-60-2 | Для подачи раствора борной кислоты в первый контур в режимах проектных аварий | 150 | 650 | Электродвигатель n = 2979 об/мин
N дв. = 630 кВт U = 10000 В |
2/I/УХЛ4 |
| ЦНА 150-60-3 | Для подачи раствора борной кислоты в первый контур в режимах проектных аварий | 150 | 650 | Электродвигатель n = 3000 об/мин
N дв. = 630 кВт U = 10000 В |
2 / I / УХЛ4 |
| ЦНА 150-60-4 | Для подачи раствора борной кислоты в первый контур в режимах проектных аварий | 150 | 650 | Электродвигатель n = 3000 об/мин
N дв. = 630 кВт U = 6000 В |
2 / I / М4 |
| ЦНА 150-110-2 | Для подачи в первый контур блока АЭС с реактором ВВЭР-1000 раствора борной кислоты из бака аварийного запаса при аварийных ситуациях, связанных с расхолаживанием первого контура | 150 | 980 | Электродвигатель n = 3000 об/мин
N дв. = 800 кВт U = 6000 В |
2 / I / УХЛ4 |

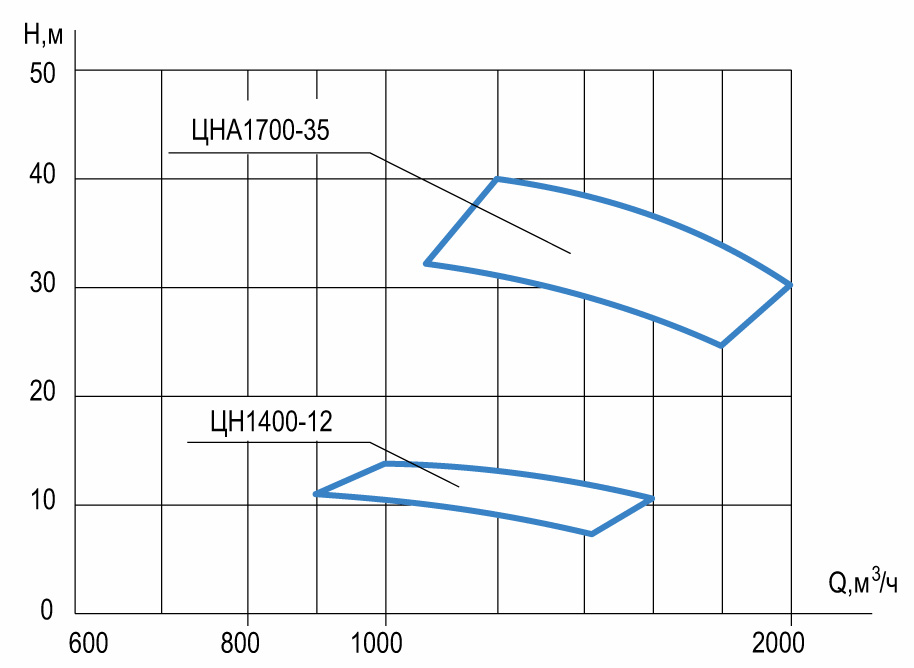

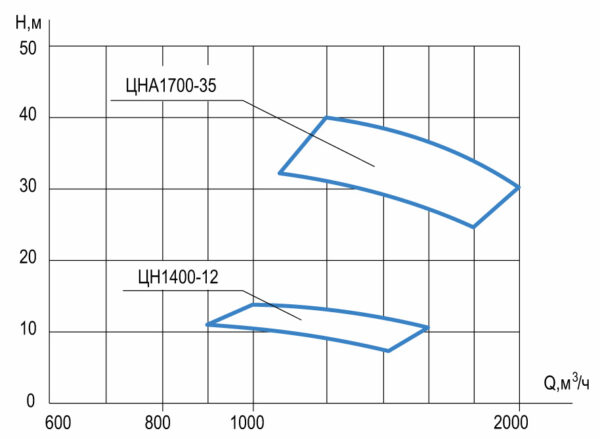

ЦНА вспомогательных систем
Насосы вспомогательных систем
Насосы центробежные, горизонтальные, одноступенчатые с рабочим колесом двустороннего входа, с подшипниками качения, с концевыми уплотнениями торцового типа.
Справочная и техническая информация.
| Обозначение | Назначение оборудования | Технические характеристики | Класс безопасности/ Категория сейсмостойкости/ Климатическое исполнение | ||
| Подача,
м3/ ч |
Напор, м | Вид и параметры привода | |||
| ЦНА 1400-12 | Для повышения давления охлаждающей воды перед газоохладителями генератора | 1400 | 12 | Электродвигатель n = 750 об/мин
N дв. = 75 кВт U = 380 В |
4 / IIб / ТВ4 |
| ЦНА 1700-35 | Для перекачивания обессоленной воды в промежуточном контуре | 1700 | 35 | Электродвигатель n = 1500 об/мин
N дв. = 250кВт U = 6000 В |
2 / I / M4 |
| ЦНА 2000-40 | Для перекачивания обессоленной воды в промежуточном контуре | 2000 | 40 | Электродвигатель n = 1500 об/мин
N дв. = 330кВт U = 6000 В |
2 / I /M4 |

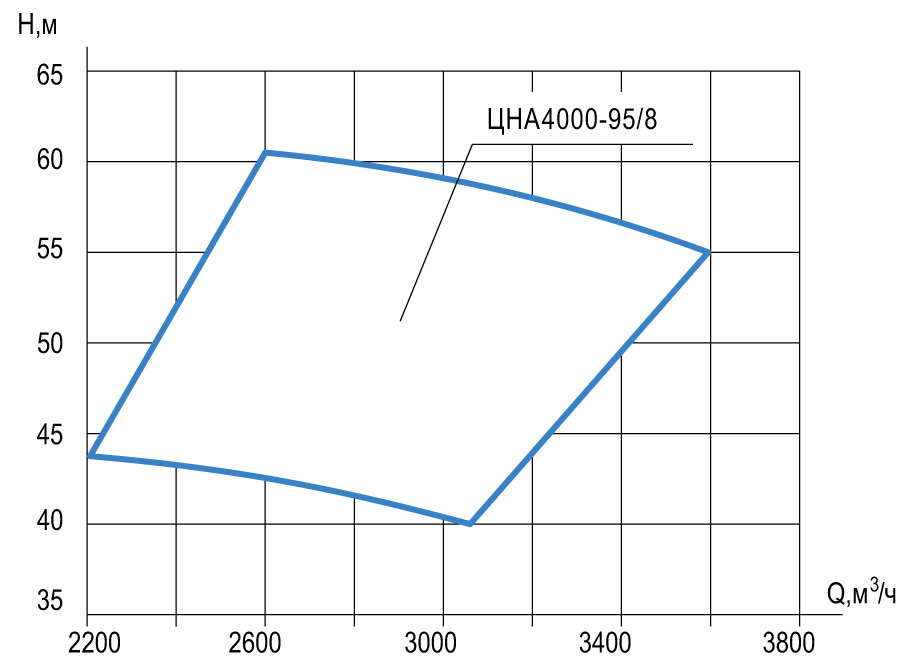

| ЦНА 4000-95 / 8 | Насос является элементом оборудования системы охлаждения ответственных потребителей на всех режимах работы блока, включая аварийные. | 3600 | 55 | Электродвигатель n = 750 об/мин
N дв. = 630кВт U = 6000 В |
2/ I / УХЛ4 |
| ЦНА 1400-12 | 3/ I / УХЛ4 | ||||
